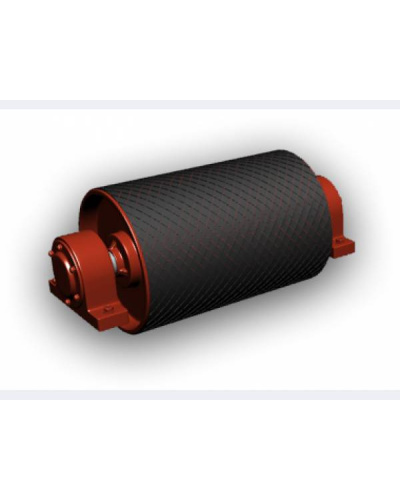

Привідний конвеєрний барабан

Код: PKB-01
В наявності
24 600 грн
+380675743947
+380675743947
Оплата
Оплата
Банківський переказ
Гарантія
Гарантія
Обмін та повернення товару протягом 14 днів
Доставка
Доставка
Вартість доставки відповідно до тарифів перевізника, по Україні 1–3 дні, Самовивіз

Опис Привідний конвеєрний барабан

Привідний конвеєрний барабан — це ключовий вузол стрічкового транспортера, який забезпечує рух стрічки та передачу тягового зусилля від приводу. Виготовляється з міцної вуглецевої або нержавіючої сталі, має посилену конструкцію та може оснащуватися гумовою футеровкою для підвищення зчеплення. У нас ви можете купити привідний барабан для конвеєра за вигідною ціною з гарантією високої якості та швидкою доставкою по Україні та СНД.

Переваги та особливості конструкції

Привідний барабан виконує функцію передачі крутного моменту та забезпечує рівномірний рух стрічки без прослизання. Його поверхня може бути гладкою або з гумовим покриттям, а конструкція — циліндричною, конічною або комбінованою. Такий барабан відрізняється стійкістю до зношування, вібрацій і вологи, що робить його ідеальним рішенням для важких промислових умов.

  • Висока зносостійкість і міцність конструкції
  • Стійкість до вібрацій і корозії
  • Точне центрування та плавний хід стрічки
  • Можливість виготовлення за індивідуальними розмірами
  • Підходить для гірничодобувної, цементної, металургійної та харчової промисловості

Технічні характеристики

Тип — привідний; діаметр — від 200 до 800 мм; довжина — до 2000 мм; матеріал — сталь (вуглецева або нержавіюча); покриття — гумова футеровка або металева оболонка. Конструкція розрахована на тривалу експлуатацію при високому навантаженні та температурі до +80°C.

Де купити привідний конвеєрний барабан

Ви можете замовити привідний барабан для конвеєра у нашому інтернет-магазині за доступною ціною. Ми пропонуємо високу якість продукції, повну відповідність стандартам і швидку доставку по Україні та СНД. Купіть привідний конвеєрний барабан — це надійне рішення для безперебійної та ефективної роботи вашого транспортного обладнання.


Шир. ленты В, мм Типоразмер приводного барабана Допустимые Размеры, мм Масса, кг
Крут. момент Мкр,даН/м Окруж. усилие Рдоп,даН Нагр. на барабан Sб.доп.,даН D Dф А L L1 L2 L3 Консоль вала Шпоночное соединение Вращ. частей Общ.
d(поm6) L4 b(поh9) t L5
400 4025Г-40 38 304 700 250 — 730 500 910 — 138,5 36* 80 10 39 63 49 61
4031,5Г-50 94 597 1400 315 — 950 — 175 45* 110 14 48,5 90 62 84
4040Г-60 160 800 1900 400 — 970 — 190 50* 110 14 53,5 90 77 117
4040Ф-60 208 945 1730 400 440 82 122
500 5025Г-40 36 290 680 250 — 850 600 1030 — 138,5 36* 80 10 39 63 54 68
5031,5Г-50 89 565 1300 315 — 1070 — 175 45* 110 14 48,5 90 71 93
5040Г-60 160 800 1900 400 — 1090 — 190 50* 110 14 53,5 90 89 129
5040Ф-60 208 945 1730 400 440 95 135
5050Г-80 350 1400 3300 500 — 1140 — 235 70 140 20 74,5 110 138 198
5050Ф-80 455 1685 3000 500 540 146 206
5063Г-80 450 1428 3300 630 — 1140 — 235 70 140 20 74,5 110 156 236
5063Ф-80 520 1650 2500 630 670 1140 — 235 70 140 20 74,5 110 166 246
5063Ф-80-2 — 1320 235 70 140 20 74,5 110 176 256
6525Г-40 36 288 680 250 — 1000 750 1180 — 138,5 36* 80 10 39 63 56 70
6531,5Г-50 88 559 1300 315 — 1225 — 175 45* 110 14 48,5 90 77 99
6540Г-60 160 800 1900 400 — 1235 — 190 50* 110 14 53,5 90 96 136
650 6540Ф-60 208 945 1730 400 440 104 144
6550Г-80 350 1400 3300 500 — 1290 — 235 70 140 20 74,5 110 165 225
6550Ф-80 400 1480 3000 500 540 175 235
6563Г-100 730 2320 5300 630 — 1345 — 280 90 170 25 95 140 257 397
6563Ф-100 1000 2985 4800 630 670 1345 280 90 170 25 95 140 269 409
6563Ф-100-2 — 1535 279 419

Шир ленты В, мм Типоразмер приводного барабана Допустимые Размеры, мм Масса, кг
Крут. момент Мкр,даН/м Окруж. усилие Рдоп,даН Нагр. на барабан Sб.доп.,даН D Dф А L L1 L2 L3 Консоль вала Шпоночное соединение Вращ. частей Общ.
d(поm6) L4 b(поh9) t L5
800 8040Г-60 120 600 1440 400 — 1350 950 1595 — 190 50* 110 14 53,5 90 150 190
8040Ф-60 156 710 3612 400 440 160 200
8050Г-80 290 1160 2700 500 — 1645 — 235 70 140 20 74,5 110 250 310
8050Ф-80 377 1400 2450 500 540 262 322
8063Г-100 600 1900 4500 630 — 1710 — 280 90 170 25 95 140 340 480
8063Ф-100 830 2480 4000 630 670 1710 — 280 90 170 25 95 140 358 498
8063Ф-100- 830 2480 4000 630 670 — 1910 280 90 170 25 95 140 373 513
8080Ф-120 1600 3810 6400 800 840 1770 — 335 110 210 28 116 160 540 760
8080Ф-120- 1600 3810 6400 800 840 — 2020 335 110 210 28 116 160 565 785
8080Ф-160 3400 8095 13500 800 840 1885 — 400 150 250 36 158 200 750 1270
8080Ф-160-2 — 2150 850 1320
1000 10040Г-60 115 575 1370 400 — 1580 1150 1825 — 190 50* 110 14 53,5 90 170 210
10040Ф-60 150 680 1245 400 440 182 222
10050Г-80 280 1120 2600 500 — 1875 — 235 70 140 20 74,5 110 290 350
10050Ф-80 370 1370 2360 500 540 305 365
10063Г-100 580 1840 4280 630 — 1940 — 280 90 170 25 95 140 390 530
10063Ф-100 800 2390 3800 630 — 1940 — 280 90 170 25 95 140 390 530
10063Ф-100-2 800 2390 3800 630 670 — 2140 280 90 170 25 95 140 425 565
10080Ф-120 1600 3810 6300 800 840 2000 — 335 110 210 28 116 160 620 840
10080Ф-120-2 1600 3810 6300 800 840 — 2250 335 110 210 28 116 160 645 865
10080Ф-160 3400 8095 13700 800 840 2085 — 400 150 250 36 158 200 860 1380
10080Ф-160-2 3400 8095 13700 800 840 — 2380 400 150 250 36 158 200 910 1430
100100Ф-180 5300 10195 16200 1000 1040 2165 — 470 170 300 40 179 250 1230 1930
100100Ф-180-2 5300 10195 16200 1000 1040 — 2520 470 170 300 40 179 250 1300 2000

Шир ленты В, мм Типоразмер приводного барабана Допустимые Размеры, мм Масса, кг
Крут. момент Мкр,даН/м Окруж. усилие Рдоп,даН Нагр. на барабан Sб.доп.,даН D Dф А L L1 L2 L3 Консоль вала Шпоночное соединение Вращ. частей Общ.
d(поm6) L4 b(поh9) t L5
1200 12040Г-60 105 525 1230 400 — 1900 1400 2145 — 190 50* 110 14 53,5 90 210 250
12040Ф-60 136 620 1120 400 440 224 264
12050Г-80 250 1000 2400 500 — 2195 — 235 70 140 20 74,5 110 340 400
12050Ф-80 325 1200 2180 500 540 358 418
12063Г-100 530 1680 4000 630 — 2260 — 280 90 170 25 95 140 460 600
12063Ф-100 740 2210 3500 630 670 2260 — 280 90 170 25 95 140 485 625
12063Ф-100-2 740 2210 3500 630 670 — 2460 280 90 170 25 95 140 500 640
12080Ф-120 1600 3810 6300 800 840 2320 — 335 110 210 28 116 160 720 940
12080Ф-120-2 1600 3810 6300 800 840 — 2570 335 110 210 28 116 160 745 965
12080Ф-160 3200 7620 13000 800 840 2405 — 400 150 250 36 158 200 1000 1500
12080Ф-160-2 3200 7620 13000 800 840 — 2700 400 150 250 36 158 200 1050 1550
120100Ф-180 5300 10200 16000 1000 1040 2480 — 470 170 300 40 179 250 1410 2110
120100Ф-180-2 5300 10200 16000 1000 1040 — 2840 470 170 300 40 179 250 1480 2180
1400 14040Г-60 110 550 1600 400 — 2000 1600 2245 — 190 50* 110 14 53,5 90 235 275
14040Ф-60 143 715 1450 400 440 252 292
14050Г-80 280 1120 3000 500 — 2295 — 235 70 140 20 74,5 110 375 435
14050Ф-80 365 1350 2730 500 540 396 456
14063Г-100 600 1905 4400 630 — 2360 — 280 90 170 25 95 140 572 685
14063Ф-100 830 2480 4000 630 670 2360 — 280 90 170 25 95 140 580 720
14063Ф-100-2 830 2480 4000 630 670 — 2560 280 90 170 25 95 140 587 727
14080Ф-120 1940 4620 7400 800 840 2420 — 335 110 210 28 116 160 860 1080
14080Ф-120-2 1940 4620 7400 800 840 — 2670 335 110 210 28 116 160 880 1100
14080Ф-160 4300 10240 13300 800 840 2505 — 400 150 250 36 198 200 1070 1570
14080Ф-160-2 4300 10240 13300 800 840 — 2800 400 150 250 36 158 200 1120 1620
140100Ф-180 5700 10960 17700 1000 1040 2585 — 470 170 300 40 179 250 1500 2200
140100Ф-180-2 5700 10960 17700 1000 1040 — 2940 470 170 300 40 179 250 1570 2270

Шир ленты В, мм Типоразмер приводного барабана Допустимые Размеры, мм Масса, кг
Крут. момент Мкр,даН/м Окруж. усилие Рдоп,даН Нагр. на барабан Sб.доп.,даН D Dф А L L1 L2 L3 Консоль вала Шпоночное соединение Вращ. частей Общ.
d(поm6) L4 b(поh9) t L5
1600 16040Г-80 230 1150 2700 400 — 2200 1800 2495 — 235 70 140 20 74,5 110 368 435
16040Ф-80 300 1360 2455 400 440 — 235 70 140 20 74,5 110 387 455
16050Г-100 500 2000 4600 500 — 2560 — 280 90 170 25 95,0 140 487 625
16050Ф-100 575 2130 4180 500 540 2560 — 280 90 170 25 95,0 140 511 650
16063Г-100 600 1905 4400 630 — 2560 — 280 90 170 25 95,0 140 562 700
16063Ф-100 830 2480 4000 630 670 2560 — 280 90 170 25 95,0 140 593 735
16080Ф-120 1900 4525 7400 800 840 2620 — 335 110 210 28 116 160 907 1130
16080Ф-120-2 1900 4525 7400 800 840 2620 2870 335 110 210 28 116 160 931 1148
160100Ф-160 4300 8270 13300 1000 1040 2705 — 400 150 250 36 158 200 1542 2080
160100Ф-160-2 4300 8270 13300 1000 1040 3000 400 150 250 36 158 200 1597 2140
160100Ф-180 5700 10960 17500 1000 1040 2785 — 470 170 300 40 179 250 1744 2450
160100Ф-180-2 5700 10960 17500 1000 1040 — 3140 470 170 300 40 179 250 1820 2545
2000 20063Г-120 1600 5080 7400 630 — 2800 2200 3220 — 335 110 210 28 116 160 780 1000
20063Ф-120 1750 5220 7000 630 670 3220 — 335 110 210 28 116 160 820 1040
20080Ф-160 2520 6000 9000 800 840 3320 — 400 150 250 36 158 200 1370 1890
200100Ф-180 4650 8940 13000 1000 1040 3390 — 470 170 300 40 179 250 1940 2640
200100Ф-180-2 4650 8940 13000 1000 1040 — 3740 470 170 300 40 179 250 2010 2710
